Инструкция по работе с виджетом навигации
Описание ситуации
Данный виджет выводит на устройства (панели под управлением Windows OS и Linux OS) информацию о навигации внутри определенного здания. Виджет требует предварительной настройки, после которой он будет корректно работать на обозначенных выше панелях.
Серверная логика
Серверная часть отсутствует. Вся работа виджета проводится внутри личного кабинета SmartPlayer и информация выводится на устройства благодаря функционалу платформы и личного кабинета.
Добавление виджета в личный кабинет
Чтобы добавить данный виджет в личный кабинет, пользователю необходимо запросить у специалиста команды технической поддержки архив с содержимым. Он будет предоставлен в формате .zip-архива.
После этого, пользователь должен авторизоваться в личном кабинете и перейти в раздел «Контент».
В разделе «Контент» необходимо перенести данный виджет из локального хранилища в личный кабинет. После того как пользователь перенесет виджет в личный кабинет, он отобразится в списке с контентом.
Главная страница виджета
После переноса виджета для первичной настройки пользователю необходимо дважды кликнуть по иконке виджета. Данное действие перенесет его на главную страницу.
На главной странице виджета пользователь может кликнуть по иконке в виде шестеренки, чтобы перейти в настройки виджета.

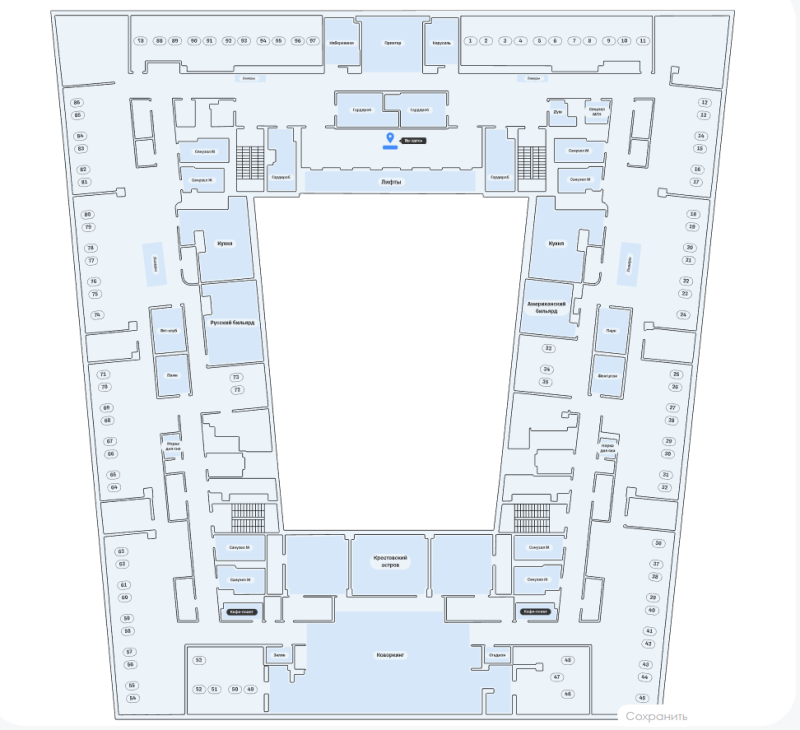

Также, на главное странице виджета если он предварительно был настроен доступно превью настройки карты, которое включает в себя:
- карту помещения (с обозначением панели на ней) занимающая большую часть главной страницы;
- переключатель с нумерацией этажей (если этажей больше 1), который расположен в правой верхней части главной страницы;
- объекты фильтрации для быстрого построения маршрута (коворкинг, принтер, гардероб и прочие), которые при клике отрисуют маршрут до ближайшего объекта. Располагается под списком этажей.
- клавиатура с ручным вводом, позволяющая искать необходимые на карте объекты. Работает на двух языках: русский и английский. Отображается в виде строки с иконкой лупы в правой нижней части экрана. По умолчанию находится в скрытом состоянии, по клику разворачивается на половину экрана настройки.
Кнопка «Настройки»
Перейдя на страницу «Настройки» пользователь может настроить следующие параметры:
- разрешение — можно выбрать разрешения для виджета. Доступно: Full HD (1920X1080) или 4K(3840X2160);
- время сессии - прописать значение длительности рабочей сессии. Измеряется в секундах;
- чекбокс (галочка) «Показывать навигацию прокладки маршрута» — активирует прокладку маршрута в виджете;
- кнопка «Удалить» карту — позволяет удалить добавленную в виджет карту;
- поле с объектами — прописать значение с для объекта. По умолчанию значение: [object Object];
- Редактор карт.
- Редактора навигации.
Редактора карт
Редактора навигации
При нажатии на кнопку «Редактор навигации» открывается новая страница, в которой пользователь увидит:
- список этажей (если этажи были преднастроены) — отображаются добавленные этажи с описанием;
- кнопку «Добавить этаж» — кнопка, позволяющая добавить этаж в список. Заполнение параметров для этажа будет описано в следующем разделе;
- кнопка «Сохранить карты» — позволяет сохранить настроенные этажи и карты;
- кнопка «Выйти из редактора» — позволяет вернутся обратно к главному экрану без сохранения изменений.
Процесс настройки этажа в виджете
Если пользователь добавил новый этаж то в правой части экрана настроек виджета появится набор полей, который будут первым шагом настройки навигации. В список полей которые необходимо заполнить входят:
- название этажа — проставить числовое значение этажа;
- список кабинетов — поле для текстового ввода названия типов кабинетов доступных на этаже. Разделителем для поля является запятая (",");
- список категории комнат — поле для текстового ввода названия типов комнат доступных на этаже. Разделителем для поля является запятая (",");
- список общих категорий комнат — поле для текстового ввода названия категорий комнат доступных на этаже. Разделителем для поля является запятая (",").
Следующим этапом будет добавление различных типов SVG-иконок отображающих помещения. Если иконки отсутствуют то будет текст категории помещения и рядом с ним кнопка «Загрузить изображение», которое позволит добавить SVG-файл из устройства в личный кабинет
Далее переходим на следующую страницу настройки. Здесь будет вестись работа со схемами этажа. Если она есть - пользователь сможет ее выбрать. Если схем отсутствует, ее можно добавить кликнуть по кнопке «Выбрать схему этажа».
Последним этапом будет многоуровневая настройка схемы самого этажа, которые будут расположены в правом верхнем углу. Здесь пользователь сможет:
- настроить сетку
- установка стен
- смещение точек
- установка постамата
- установка лестниц
- установка кабиинетов
|warn}}
Завершение настройки виджета
После завершения работ по настройке виджета пользователь должен нажать на кнопку «Применить настройки» в правой нижней части экрана.
Далее виджет растянется на весь экран и пользователь должен нажать на кнопку «Сохранить», внизу по центру экрана.
Завершение настройки виджета
После завершения работ по настройке виджета пользователь должен нажать на кнопку «Применить настройки» внизу экрана и еще ниже кликнуть на кнопку «Сохранить».
Загрузка и скачивание настроек
В процессе взаимодействия с настройками виджета пользователь может загрузить или выгрузить настройки виджета. Каждое из указанных действий работает с помощью отдельных иконок в интерфейсе виджета. Иконки расположены в виджете снизу по центру.
Добавление настроенного виджета в трансляцию
Чтобы полностью ознакомиться с работой данной функциональности, пользователю необходимо запустить трансляцию с расписанием и добавить в качестве контента данный виджет. Чтобы ознакомиться с описанными ранее шагами по созданию трансляции и расписания рекомендуется просмотреть следующие статьи из Wiki SmartPlayer:
Видеоинструкция
Инструкция по работе с виджетом навигации
Дополнительная информация
Если данная статья не помогает использовать функционал по назначению или после прочтения остаются вопросы, их можно озвучить в разделе "Обсуждения" вверху страницы.
Также дополнительную информацию можно узнать на странице Как взаимодействовать пользователю с разделом "Обсуждения"
